Démonter le Livescribe Pulse

Quiconque a été étudiant sait à quel point il peut être difficile de noter tout ce que quelqu'un d'autre dit. Ce problème est brillamment résolu par le Livescribe Pulse, un stylo informatisé qui enregistre pendant que vous écrivez et synchronise numériquement l'enregistrement audio avec les notes. Écrivez ou dessinez sur du papier spécialement conçu; puis appuyez avec le stylo sur un mot ou un croquis, et il reproduira ce qui a été dit lorsque vous avez fait ces marques. Le stylo peut également résoudre des équations et définir ou traduire des mots.

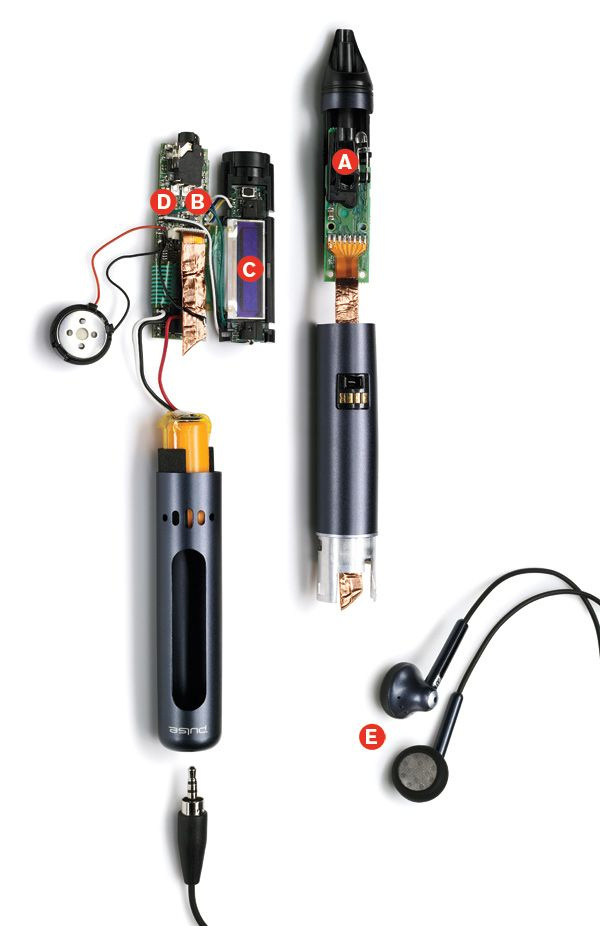

Un appareil photo
Soixante-dix fois par seconde, le stylo photographie du papier spécialement imprimé dans un rayon de sept millimètres, à l'aide d'un appareil photo et d'une diode infrarouge derrière la pointe pour lire un motif de points. Le stylo utilise les informations photographiques pour cartographier son emplacement par rapport au motif complet.

Cette histoire faisait partie de notre numéro de mai 2008

• Voir le reste du numéro
• S'abonner

B. Processeur
Un processeur Samsung Arm 9 exécute le logiciel du stylet, y compris les algorithmes qui suivent sa position.

Multimédia

• Découvrez comment fonctionne Livescribe Pulse.

C. OLED
Lorsque le stylet résout une équation ou traduit un mot, les résultats s'affichent sur un écran à diodes électroluminescentes organiques (OLED). La résolution est suffisamment nette pour afficher les caractères kanji, explique Jim Marggraff, PDG de Livescribe, une caractéristique importante pour la fonction de traduction du stylet.

D. Mémoire
Avec un ou deux gigaoctets de mémoire (selon le modèle), le stylet peut stocker plus de 100 heures d'enregistrement audio. Il stocke également des images de ce qu'il a écrit. En connectant le stylet à une station d'accueil compatible USB, les utilisateurs peuvent télécharger toutes ces données sur un PC ou en transférer 250 mégaoctets vers l'installation de stockage en ligne de Livescribe. Une application de bureau peut ensuite être utilisée pour rechercher des images stockées de notes manuscrites par mot-clé.

E. Casque d'enregistrement
Le stylo est livré avec un casque que l'utilisateur peut porter pendant l'enregistrement. Les microphones du casque enregistrent le son sur deux pistes, capturant le signal audio distinct reçu par chaque oreille. Lorsque l'utilisateur lit l'enregistrement stéréo, les repères directionnels facilitent le tri des sons enregistrés dans des circonstances moins qu'idéales, comme une conférence enregistrée au fond d'une pièce.

Téléchargements de logiciels
Livescribe prévoit de maintenir un centre d'échange en ligne où les utilisateurs peuvent télécharger de nouvelles applications, certaines créées par l'entreprise et d'autres par les utilisateurs. (Quiconque peut programmer en Java peut écrire un logiciel pour le stylo.)

Motif à pois
Le stylo est conçu pour écrire sur du papier imprimé avec un motif de points très faible. (Un bloc-notes est fourni avec le stylo et les utilisateurs peuvent imprimer le motif sur du papier ordinaire à l'aide de leurs propres imprimantes.) Sous licence de la société suédoise Anoto, le motif se compose de points d'environ 100 micromètres de diamètre, disposés à 0,3 millimètre l'un de l'autre. Trois millimètres carrés de points suffisent pour définir une position spécifique dans le motif, une position que le stylo peut suivre lorsqu'il se déplace sur le papier. Chaque page imprimée a son propre motif unique – en fait, une partie unique d'un motif unique et non répétitif suffisamment grand pour couvrir l'Europe et l'Asie. Le modèle peut être étendu si nécessaire, Livescribe ne prévoit donc pas de manquer de points de sitôt.

Crédit d'image: Toby Pederson
